miracle-p系列三坐标产品介绍：
miracle-p系列—高精度全自动三坐标测量机的典范
三轴导轨均采用优质花岗岩，因而三轴具有相同的温度特性，刚性及温度稳定性更高。
先进的柔性同步齿形带传动，使测量机运行无噪声，寿命长，平稳且定位精确。
三轴均采用大功率驱动器、电机及新型双级带减速器，确保传动准确，迅速。
y轴采用一体化燕尾导轨，有效消除了运动扭摆，任意位置的测量精度都能保证。
高精度高气膜刚性的红宝石自洁式气浮轴承使导轨永无磨损。
良好的抗时效变形能力，使几何精度长期保持稳定。
工作台具有开敞的工作空间，装夹工件及测量观察都异常方便。
气动系统、传动及驱动系统、控制系统均采用世界名牌产品。
更高的导轨加工精度。
更高分辨率的光栅尺。
更高精度的测头。
实时温度修正。
miracle-p系列高精度三坐标测量机博采世界范围先进坐标测量机之长于二十一世纪***新推出，大量应用了当今世界测量机先进技术具有极高的性能价格比，满足中小零部件通用的车间检测需要，具有简单、快速、功能强的优势。
miracle-p系列三坐标测量机可配置renishaw公司全系列触发式扫描测头，也可配置ls系列激光线扫描测头、高精度激光点扫描测头、lv系列高分辨率ccd数字光学影像测头，从而实现复杂曲面高速扫描（逆向工程）、微小尺寸非接触测量等更高级测量任务。

miracle-p系列三坐标技术参数：

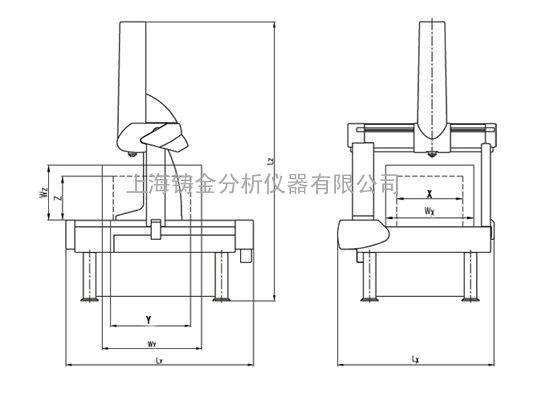

miracle-p系列三坐标测量机性能指标

model    型号	strokes			measuring accuracy 精度指标		overall size			work envelope			weight  系统净重	part weight 被测工件***大重量
	行程范围			iso10360-2:2001/gb/t16857.2-2006		主机外廓尺寸			允许工件尺寸
	x	y	z	p		lx	ly	lz	wx	wy	wz
	mm	mm	mm	mpee(um)	mpep(um)	mm	mm	mm	mm	mm	mm	kg	kg
nc564	500	600	400	1.3 3l/1000	1.3	1350	1475	2300	600	700	500	1140	500
nc685	600	800	500	1.5 3l/1000	1.5	1450	1750	2500	700	900	600	1400	700
nc6105	600	1000	500	1.5 3l/1000	1.5	1450	1950	2500	700	1100	600	1530	1000
nc787	700	800	700	1.5 3l/1000	1.5	1450	1850	3000	800	900	800	1780	1000
nc8107	800	1000	700	1.7 3l/1000	1.7	1550	2050	3000	900	1100	800	2100	1000
nc8157	800	1500	700	1.7 3l/1000	1.7	1550	2550	3000	900	1600	800	2580	1000
nc10128	1000	1200	800	1.9 3l/1000	2.0	1750	2550	3200	1100	1300	900	2750	1500
nc10158	1000	1500	800	1.9 3l/1000	2.0	1750	2800	3200	1100	1600	900	3100	1800
nc10208	1000	2000	800	1.9 3l/1000	2.0	1750	3300	3200	1100	2100	900	3450	1800
nc121510	1200	1500	1000	2.2 3l/1000	2.4	1950	2800	3450	1300	1600	1100	3900	1800
nc122010	1200	2000	1000	2.2 3l/1000	2.4	1950	3300	3450	1300	2100	1100	5060	2000
nc12xx10	1200	xx	1000	from 2.2 3l/1000	from 2.4	1950	xx	3450	1300	xx	1100	xx	xx
nc152010	1500	2000	1000	from 3.0 3l/1000	from 3	2250	3550	3450	1600	2880	1100	5950	3000
nc152510	1500	2500	1000	from3.0 3l/1000	from 3	2250	4050	3450	1600	3380	1100	7220	3000
nc153010	1500	3000	1000	from3.0 3l/1000	from 3	2250	4550	3450	1600	3880	1100	8490	3000

•电源电压(power voltage):220v             温度范围(temperature range):18-22℃
•空气压力(air pressure):0.7-1.0mpa        温度变化(hourly temperature cycle):1℃/h
•过滤精度(filter accuracy):0.3μm         温度梯度(thermal gradient):1℃/m
•空气流量(air supply):0.12-0.45m3/min     湿度范围(relative humidity):55%-65%
