leader高精度三坐标metroking系列三坐标测量机产品介绍

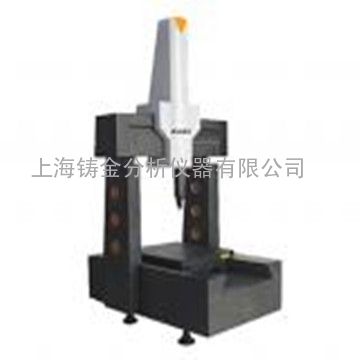

metroking系列—***高精密测量机技术之集大成者
metroking系列三坐标测量机，集合多年高精度测量机研发与生产经验，经过各行业不同的应用验证，其精度稳定性堪称高精度三坐标测量机的典范，可满足精密零部件检测与高精度曲面扫描、计量室以及标准检具的检定。
metroking系列数控高精度三坐标测量机采用全花岗岩结构、有限元分析、固定龙门式设计从而使测量机整体保持了高稳定性与高可靠性。
全花岗岩横梁、整体基座、立柱工作台、z轴形成整机全封闭框架结构，具有高稳定性、不易变形、热稳定性高等特点。
metroking系列三坐标测量机三轴均采用先进的柔性钢丝同步齿型带传动，整机运动无任何噪音、定位快速准确、不打滑、长寿命。
y轴采用高精度整体双燕尾导轨、三轴均为中心驱动、高分辨率光栅尺中心安装使各轴运动的俯仰、偏摆得到***大限度抑制，且产生***小的阿贝误差。采用世界名牌大功率电机及伺服驱动器，大大改善运动控制特性，测量机加速、制动、运行更快速平稳。
采用进口气动系统，z轴气动平衡，可靠、平稳提高定位精度，三级精密过滤系统，超高过滤精度，确保导轨长寿命，进口高柔性拖链、电缆保证电气系统的长寿命。整机稳定可靠，全花岗岩构件使测量机获得极长使用寿命和非常高的投资回报率。
metroking系列三坐标测量机可配置renishaw公司全系列触发式及接触式扫描测头，也可配置ls系列激光线扫描测头、高精度激光点扫描测头、lv系列高分辨率ccd数字光学影像测头实现高精度复杂曲面高速扫描（逆向工程）、微小尺寸高精度非接触测量等任务。

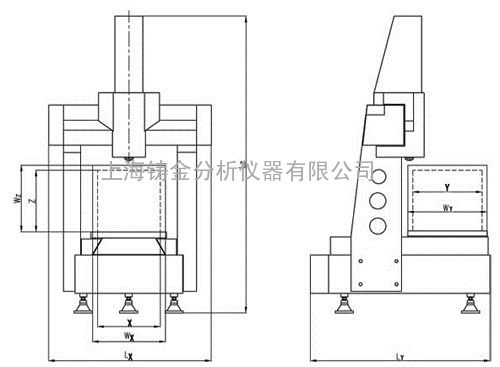

leader高精度三坐标metroking系列三坐标测量机技术参数 leader高精度三坐标metroking系列三坐标测量机性能指标

model    型号	strokes			measuring accuracy 精度指标		overall size			work envelope			weight  系统净重	part weight 被测工件***大重量
	行程范围			iso10360-2:2001/gb/t16857.2-2006		主机外廓尺寸			允许工件尺寸
	x	y	z	s		lx	ly	lz	wx	wy	wz
	mm	mm	mm	mpee(um)	mpep(um)	mm	mm	mm	mm	mm	mm	kg	kg
ncf553	500	500	300	from 1.0 l/400	from 1.0	1600	1400	2550	600	600	400	6000	300
ncf564	500	600	400	from 1.0 l/400	from 1.0	1600	1600	2750	600	700	500	6200	350
ncf575	500	700	500	from 1.2 l/400	from 1.2	1600	1800	2950	600	800	600	6800	500
ncf686	600	800	600	from 1.2 l/400	from 1.2	1700	2000	3150	700	900	700	7200	600
ncf8106	800	1000	600	from 1.5 l/350	from 1.5	1900	2400	3150	900	1100	700	7800	700
ncf10126	1000	1200	600	from 1.5 l/350	from 1.8	2100	2800	3150	1100	1300	700	9800	800

•环境条件要求：
•电源电压(power voltage):220v 温度范围(temperature range):18-22℃
•空气压力(air pressure):0.7-1.0mpa 温度变化(hourly temperature cycle):1℃/h
•过滤精度(filter accuracy):0.3μm 温度梯度(thermal gradient):1℃/m
•空气流量(air supply):0.12-0.45m3/min 湿度范围(relative humidity):55%-65%
