上海铸金分析仪器有限公司供应多系列的工业显微镜。检测显微镜也称检查显微镜、工业检测显微镜。广泛应用于于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板pc的检定、真空荧光显示屏vfd的检定，电子工业和仪器仪表行业作精细零部件的检验、装配、修理等领域，根据配置及应用类型多样：单目检查显微镜、电脑型连续变倍检查显微镜、透反射检测显微镜、大平台检测显微镜、熔深检测显微镜、清洁度检测显微镜等。

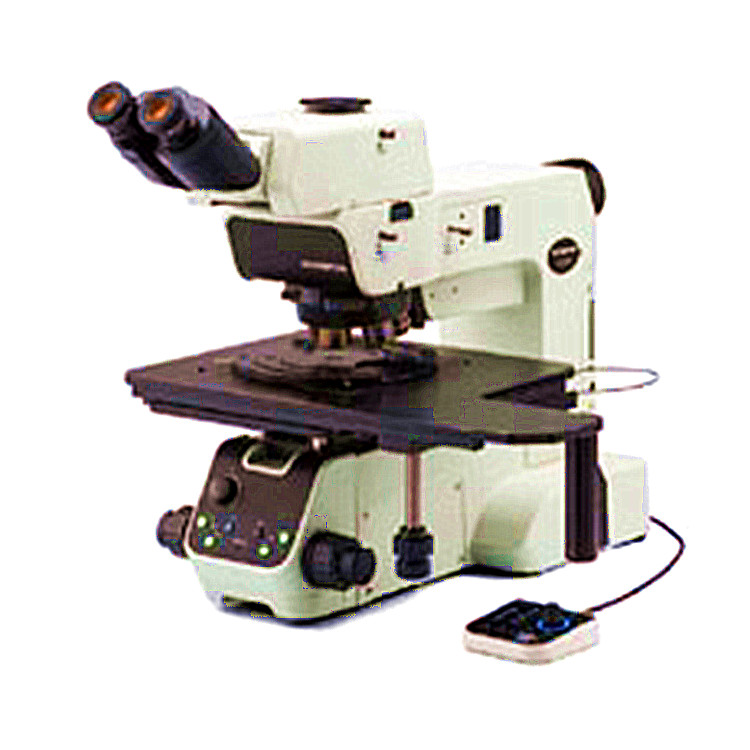

mx 63 和 mx63l 显微镜系统具有多种功能，采用符合人体工学的易用设计，能够提供z*大 300mm 晶圆、平板显示器、印刷电路板、以及其他大型样本的高品质观察。该产品采用灵活的模块设计，能够提供适用于多种检查用途的z*佳观察系统。通过与奥林巴斯 stream 图像分析软件结合，从观察到报告生成在内的整体检查过程都变得简单而流畅。
奥林巴斯 半导体与平板显示器检测显微镜 mx63/mx63l概览：
mx63和mx63l显微镜系统特别适合尺寸z*大300毫米的晶圆、平板显示器、电路板、以及其他大尺寸样品的高质量检测。其采用的模块化设计可让您根据需要选择组件，获得根据应用定制的系统。
这两款符合人体工学设计且人性化的显微镜有助于在提高工作效率的同时保持检测者的工作舒适性。在与奥林巴斯stream图像分析软件结合使用情况下，可以简化从观察到报告生成的整体工作流。
▲多功能
设计满足电子行业的人体工学和安全性要求，并以更多功能提高分析能力。
▲人性化
简洁的显微镜设置让用户调整和重复系统配置更加轻松。
▲先进的成像技术
我们成熟可靠的光学器件和优良的成像技术可获得清晰图像，并完成可靠检测。
▲模块化
用户可利用适合其应用的组件进行系统定制。
▲应用图片库
我们的先进图像管理功能可为您呈现您真正想要观察的内容。
奥林巴斯 半导体与平板显示器检测显微镜 mx63/mx63l技术规格：

		mx63	mx63l
光学系统		uis2光学系统(无限远校正系统)
显微镜镜架	反射光照明	白光led (带有光强度控制器) 12伏100瓦卤素灯, 100瓦汞灯 明场/暗场/分光镜组件手动切换。(反射镜分光镜组件为选配件。)  通过手动操作调整3位编码分光镜组件  内置电动孔径光阑（针对所有物镜预设，暗场自动完全打开）  观察模式：明场、暗场、微分干涉相衬（dic）*1、简易偏光 *1、荧光 *1、红外 *1 和mix观察（4个定向暗场）*2 *1选配分光镜组件，*2 需使用mix观察配置
	透射光照明	透射光照明装置：需使用mx-tilla或mx-tillb。  -  mx-tilla：聚光镜（na 0.5）和孔径光阑  -  mx-tillb：聚光镜（na 0.6），孔径光阑以及视场光阑  光源：lg-ps2 (12 v, 100 瓦卤素灯) 光导: lg-sf      观察模式: 明场、简易偏光
	聚焦	行程：32毫米  每转行程微调：100微米  z*小分度: 1微米  用于粗调的上限限位器和扭矩调节
	z*大载荷重量(包括载物台和支架)	8公斤	15公斤
观察筒	宽视场(fn 22毫米)	正像三目镜筒：u-etr4  正像、可调倾角三目镜筒: u-ttr-2  倒像三目镜筒: u-tr30-2、u-tr30ir (用于红外观察)  倒像双目镜筒: u-bi30-2  倒像可调倾角双目镜筒：u-tbi30
	超宽视场(fn 26.5毫米)	正像可调倾角三目镜筒：mx-swettr (光程切换100% (目镜) : 0 (相机) 或 0 : 100%)  正像可调倾角三目镜筒: u-swettr (光程切换100% (目镜) : 0 (相机) 或 20% : 80%)  倒像三目镜筒: u-swtr-3
电动物镜转换器		明场 带dic插槽的电动六孔：u-d6remc 带dic插槽的电动定心五孔：u-p5remc 明场和暗场 带dic插槽的电动六孔：u-d6bdremc 带dic插槽的电动五孔：u-d5bdremc 带dic插槽的电动定心五孔：u-p5bdremc
载物台 (x × y)		带内置离合驱动的同轴右手柄：mx-sic8r 行程: 210 x 210毫米 透射光照明区域：189 x 189毫米 带内置离合驱动的同轴右手柄：mx-sic6r2 行程: 158 x 158毫米 (仅适用于反射光)	带内置离合驱动的同轴右手柄：mx-sic1412r2  行程: 356 x 305毫米  透射光照射区域：356 x 284毫米
重量		约35.6公斤 (显微镜架26公斤)	约44公斤 (显微镜架28.5公斤)
