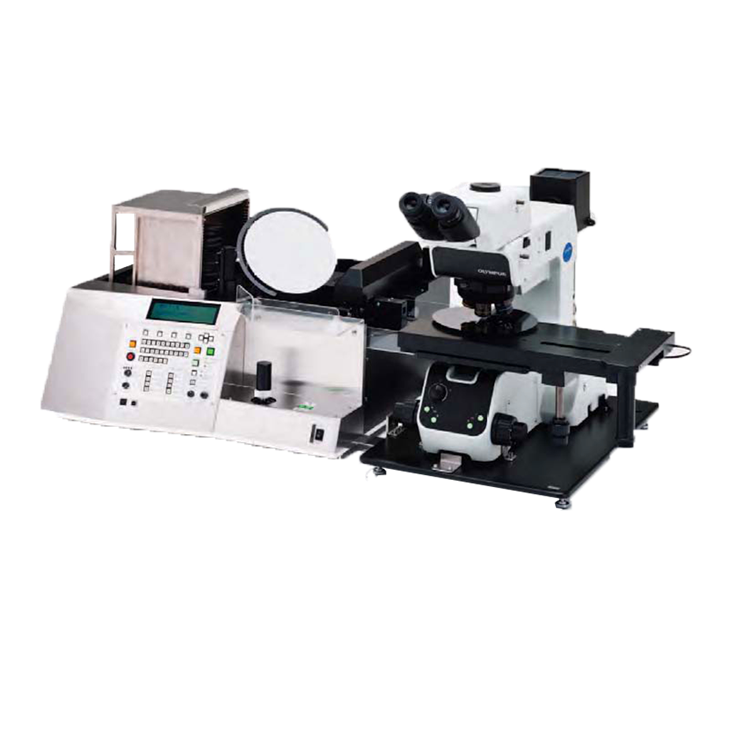

al120晶圆搬送机可对应200mm以下晶圆尺寸的硅、化合物晶圆，可以安全高效搬送薄片晶圆，非常适合于前道到后道工程的晶圆检查。
奥林巴斯 晶圆搬送机 al120概述：
★适应范围广、搭配灵活
●对应多种尺寸组合
我们推出了200 mm专用型、200 mm/150 mm兼用型和150 mm型（对应小于150 mm的晶圆）的3种型号。除此以外，您还可以根据检查模式，选用微观检查专用型号"l型"或微观•宏观检查兼用型号"lmb型"。
●薄片检查
对应薄片制造厂家的需求，al120-lmb-90搭载的新型搬送手臂的设计可以搬运整盒25枚90 μm的j*薄晶圆。
★高度实用性
●进一步优化的宏观检查
▪宏观检查手臂可以360゜旋转，更为容易发现伤痕和微尘。
▪利用360゜旋转功能，完全可以目视检查整个晶圆（包括边缘）。此外，在表面宏观检查中，使用操纵杆可随意将晶圆z*大倾斜30゜进行观察。
●操作便捷
▪为了满足各种常规检查的要求，al120可以登记多达10个检查程序。使用这一功能可以记录特定的卡盒、晶圆和传输速度。快速菜单选择按钮则可以让操作员立刻切换不同程序。
▪晶圆搬送机的菜单设置和设置参数都会在新型的lcd显示器上显示。 使用recall按钮可以显示检查时登记的有缺陷的对应slot，便于操作者再次确认。
▪al120使用非接触光学定位、查找和对齐缺口／平面，可以减少晶圆和设备之间的接触，提高晶圆的清洁度。
★高度可靠性
●优先考虑晶圆和操作者的安全
▪为了能够安全的安装晶圆，采用了在装置正面放置片盒的设计。
▪在安全性和人机工学上通过了semi s2/s8检测，同时，在环境保护方面遵守了rohs指令。
●坚固、耐用的显微镜底座
al120搭载奥林巴斯mx专 业晶圆检查显微镜系列，通过各种观测方法，包括：明视场、暗视场、微分干涉（dic）、近ir（近红外线）和duv（深紫外线），实现了zy的图像分辨率和清晰度。电动物镜转换器和孔径光阑相互锁定，可以优化各物镜的照明和对比度。如果特别订制，al120还可以应用到其他型号的显微镜上。
●人机工程学设计的载物台
▪手动快速释放真空载物台可以提高操作员的舒适度和工作效率，标准功能为xy轴控制和晶圆旋转功能。
▪可通过操纵杆或预编程的程序控制电动载物台，进一步将检查过程自动化。只需一键便可驱动载物台返回或离开load/unload位置及原点位置。
奥林巴斯 晶圆搬送机 al120技术规格：

晶圆搬送机 al120 规格
		200 mm专用型	200 mm/150 mm 兼用型				150 mm型
		al120-  lmb8-  90	al120-  lmb86- 180	al120-  l86-  180	al120-  lmb86	al120-  l86	al120-  lmb6-  150	al120-  l6-  150
晶圆尺寸（semi规格）		200mm	200mm / 150mm				150mm /  125mm /  100mm
晶圆z*小厚度		90µm	180µm		400µm		150µm
片盒类型*		semi规格：25（26）个slot
片盒数		1
检查模式		全部检查／抽样检查
搬运顺序	微观检查（显微镜检查）	○	○	○	○	○	○	○
	表面宏观检查	○	○		○		○
	背面宏观检查	○	○		○		○
	二次背面宏观检查	○	○		○		○
晶圆定位（每 90º）		非接触（定位平边／v型槽）					非接触（定位平边）
适配显微镜型号		奥林巴斯半导体检查显微镜 mx61
尺寸（mm）		主机部分：640 (w) × 620 (d) × 378 (h)，配备显微镜时：1100 (w) × 620 (d) × 378 (h)					主机部分：570 (w) × 620 (d) × 400 (h)，配备显微镜时：980 (w) × 620 (d) × 400 (h)
重量（kg）（仅主机部分）		44	44	41	44	41	40	37
使用环境（电源／真空）		ac100 v～120 v、1 a或ac220 v～240 v、0.5 a 50/60 hz、-67～-80 kpa、20 liter/min以上

* z*多可登记10种片盒
